拖鏈可以定做嗎？拖鏈定制設計向?qū)?/h3>
我們可以根據客戶產品定制配套的拖鏈產品，拖鏈定制設計步驟如下：

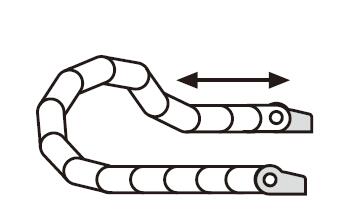

1.確定拖鏈尺寸
由您的設備安裝空間及/或內部管線的直徑來決定拖鏈的大小

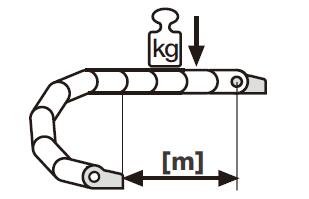

2.確定承載
承載取自于（電纜與/或介質管）的重量[kg/m] ，可查找原制造廠商的說明書

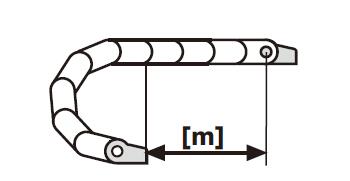

3.確定行程
計算拖鏈的內載并與選定拖鏈的最大承載作對比，以核查是否為安全的架空應用

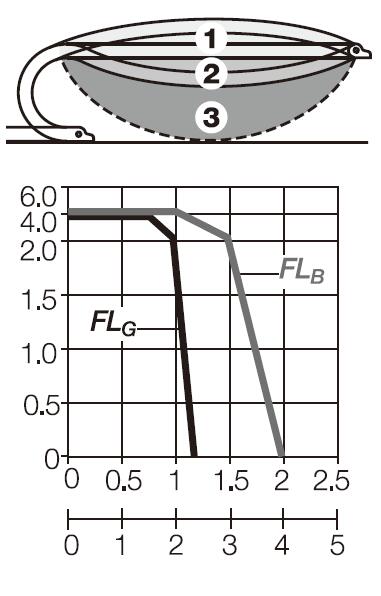

4.架空長度
最大架空長度取決于所選拖鏈的內載。
同時，我們也有三種不同的架空長度狀態。
FLG - 建議的應用FLB - 允許的安全塌腰苛刻塌腰：不建議使用架空長度的兩倍即為拖鏈的架空運行的最大距離。在知曉內部電纜重量后，我們即可在
所選產品的前言部分找到圖表。在本章的后續部分，你可以找到樣本中所有系列產品的FLG與FLB值。通過這個圖表你可以找到對應拖鏈的承載及行程查到所選拖鏈的最大負載
當拖鏈不滿足架空運行時，你可以作以下選擇：
選擇尺寸更大更堅固的拖鏈，如此可達到架空要求
或者你可以選擇滑行使用
如果所選拖鏈符合架空運行，接下來要考慮的是以下幾點：
5.開啟原理
快速搜索器提供了所有拖鏈裝填方式的預覽
6.彎曲半徑R
根據內部電纜來決定拖鏈的彎曲半徑R [mm]
7.內部分隔
分隔片
全寬水平分隔片
橫隔片
分隔片全寬 水平分隔片 橫隔片
8.價格指數則可讓你在類似尺寸的
產品中作價格對比
低中等較高
9.其他條件
其他如節距，允許的溫度等同樣可以在快速搜
索器中設定
