一種切割機小車拖鏈專利
[0001]本實用新型涉及切割機技術領域，尤其是涉及一種切割機小車拖鏈。
背景技術
[0002〕隨著社會的發展，由于石材與其它材料相比更加環保，因此人們對于各種石材的需求越來越多，同時石材的加工裝置也各受關注，切割機因其切割速度快而廣泛應用于石材加工領域。現有的切割機通常包括切割臺、橫梁和在橫梁上來回移動的切割小車，在切割小車上連接有電纜線和/或水管。現有的切割機都是直接將電纜線和/或水管與切割小車連接，沒有對電纜線和/或水管進行任何固定設置，在切割小車來回移動的過程中，很容易將電纜線和/或水管纏繞在一起，使用不方便，并民還會增加電纜線、水管與橫梁或切割小車之間的摩擦，從而將電纜線和/或水管損壞，縮短電纜線和/或水管的使用壽命，影響了石材加工的精度，降低了工作效率。
實用新型內容
[0003]為了克服上述問題，本實用新型向社會提供一種使用方便、電纜線不會纏繞、延長了使用壽命、提高了加工精度和工作效率的切割機小車拖鏈。

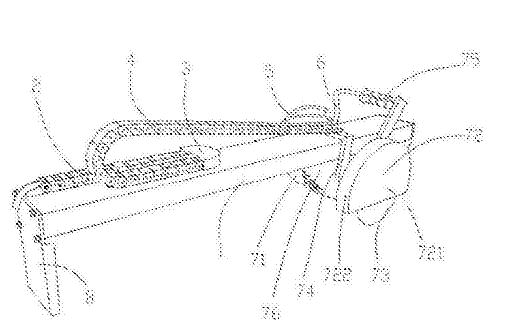

[0004]本實用新型的技術方案是:提供一種切割機小車拖鏈，包括橫梁和在所述橫梁上來回移動的切割小車，還包括固定拖鏈、移動拖鏈和轉向件，在所述轉向件的一側設置有輸入口和輸出口，所述固定拖鏈和所述轉向件設置在所述橫梁上，所述固定拖鏈的一端與所述輸入口連接，所述移動拖鏈的一端與所述輸出口連接，所述移動拖鏈的另一端向所述轉向件的方向彎曲并與所述切割小車連接，在所述固定拖鏈、所述轉向件和所述移動拖鏈的內部設有電纜線，所述電纜線與所述切割小車的電機電性連接。
[0005〕作為對本實用新型的改進，還包括水管，所述水管設置在所述固定拖鏈、所述轉向件和所述移動拖鏈的內部，并且所述水管與所述切割小車的進水接頭連接。
[0006]作為對本實用新型的改進，所述轉向件設置在所述橫梁的兩端之間。
[0007〕作為對本實用新型的改進，所述轉向件設置在所述橫梁的上表面。
[0008]作為對本實用新型的改進，所述固定拖鏈和/或所述移動拖鏈?zhǔn)菢蚴酵湘湣⒍嗦?lián)橋式拖鏈、封閉拖鏈、消音拖鏈、開口拖鏈和/或萬向拖鏈。
[0009]作為對本實用新型的改進，所述固定拖鏈和/或所述移動拖鏈?zhǔn)卿撝仆湘湣撲X拖鏈、塑料拖鏈、不銹鋼拖鏈和/或尼龍拖鏈。
[00111作為對本實用新型的改進，在所述橫梁上設有直線導軌，所述切割小車與所述直線導軌的滑塊連接。
[0012]作為對本實用新型的改進，所述切割小車包括所述電機、與所述電機電性連接的控制裝置、與所述滑塊連接的固定件、鋸片和鋸片防護罩，所述電機、所述控制裝置和所述鋸片防護罩設置在所述固定件上，所述電機的驅動軸與所述鋸片連接，所述鋸片設置在所述鋸片防護罩中。
[0013]本實用新型由于采用了固定拖鏈、移動拖鏈和轉向件，固定拖鏈和移動拖鏈設置在轉向件的一側，并且移動拖鏈的另一端向轉向件的方向彎曲并與切割小車連接，切割小車在橫梁上來回移動的過程中，不會使設置在固定拖鏈、轉向件和移動拖鏈內部的電纜線纏繞，不會由于摩擦將電纜線損壞，具有使用方便、電纜線不會纏繞、延長了使用壽命、提高了加工精度和工作效率等優點。
