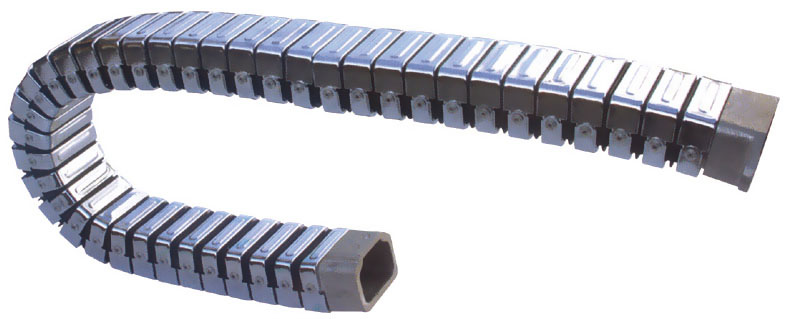

矩形鋼制拖鏈銷售型號：

矩形拖鏈20*30

矩形拖鏈25*50

矩形拖鏈35*60

矩形拖鏈38*73

矩形拖鏈40*80

矩形拖鏈52*102

矩形拖鏈60*120

矩形拖鏈60*130

矩形拖鏈72*162

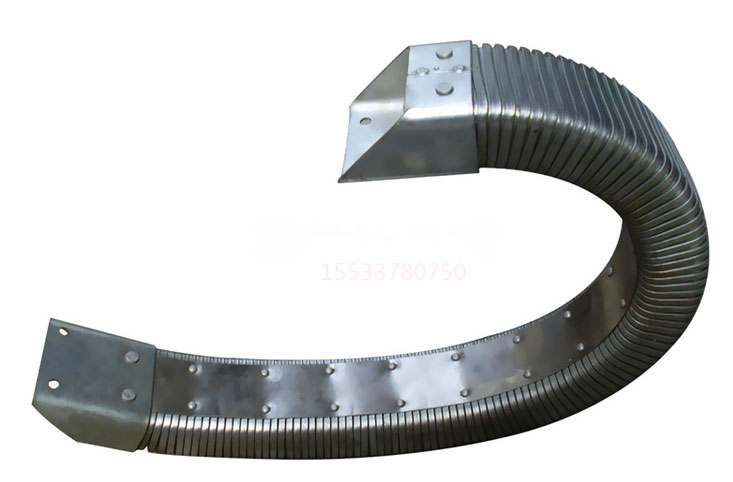

導管套25*45

導管套38*73

導管套45*90

導管套52*102

導管套60*120

導管套72*162

產品結構示意圖：

TL180型鋼制拖鏈安裝尺寸：

TL180 Ⅰ、Ⅱ型（整體式和分開式）

TL180 Ⅲ型（框架式）

拖鏈型號TL180，彎曲半徑R=250，支撐板Ⅲ型，支撐板寬度Bi=300，拖鏈長度L=7500

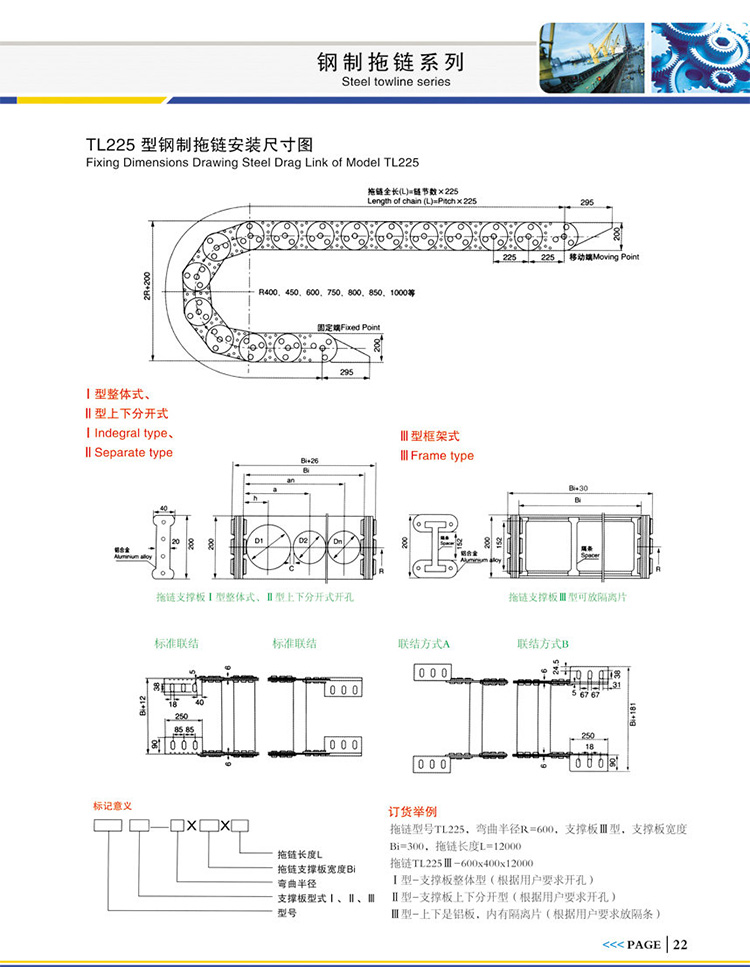

TL225型鋼制拖鏈安裝尺寸：

Ⅰ型整體式

Ⅱ型上下分開式

Ⅲ型框架式

拖鏈型號TL225，彎曲半徑R=600，支撐板Ⅲ型，支撐板寬度Bi=300，拖鏈長度L=12000

拖鏈TL225Ⅲ-600x400x12000

TL225型鋼制拖鏈安裝尺寸：

Ⅰ型整體式

Ⅱ型上下分開式

Ⅲ型框架式

拖鏈型號TL225，彎曲半徑R=600，支撐板Ⅲ型，支撐板寬度Bi=400，拖鏈長度L=12000

拖鏈TL225Ⅲ-600x400x12000

拖鏈選型必看

1、根據拖鏈功能要求來確定支撐板形式和拖鏈的彎曲半徑。

2、當拖鏈需承受較大管、纜負荷時，應選用高強度支撐板Ⅰ型（整體式）。

3、當管纜的管接頭尺寸大于支撐板內腔孔徑或需經常拆裝，維修時，可選用支撐Ⅱ型分開式。

4、安裝管纜的規格品種較多時，可選用支撐板Ⅲ型。

5、根據安裝管纜的數量來決定支撐板的寬度B1，從而得知拖鏈寬度B。

6、拖鏈使用場合或受環境影響時，需采用鋼帶防護支撐板時，請與本公司另行提出。
